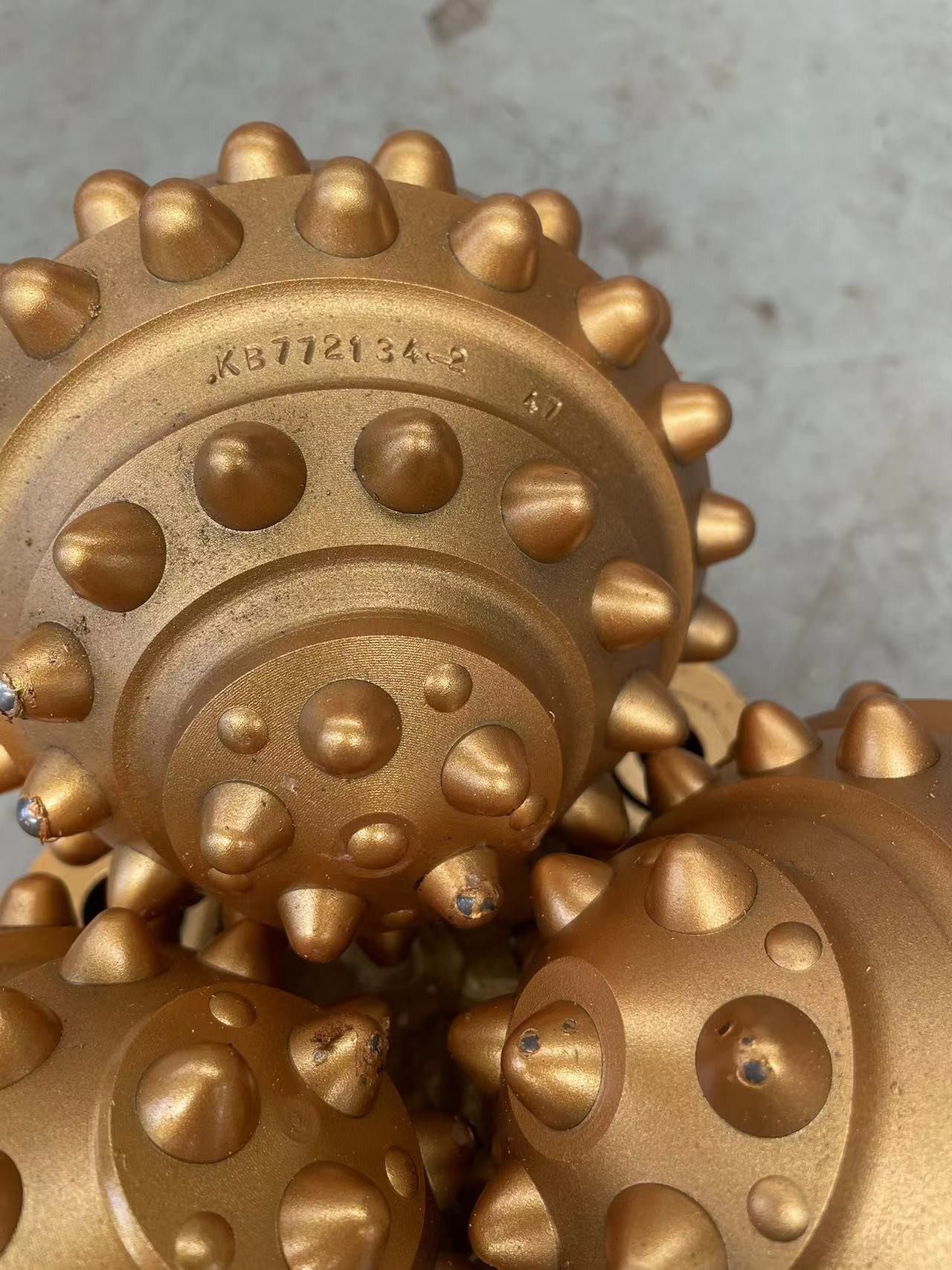

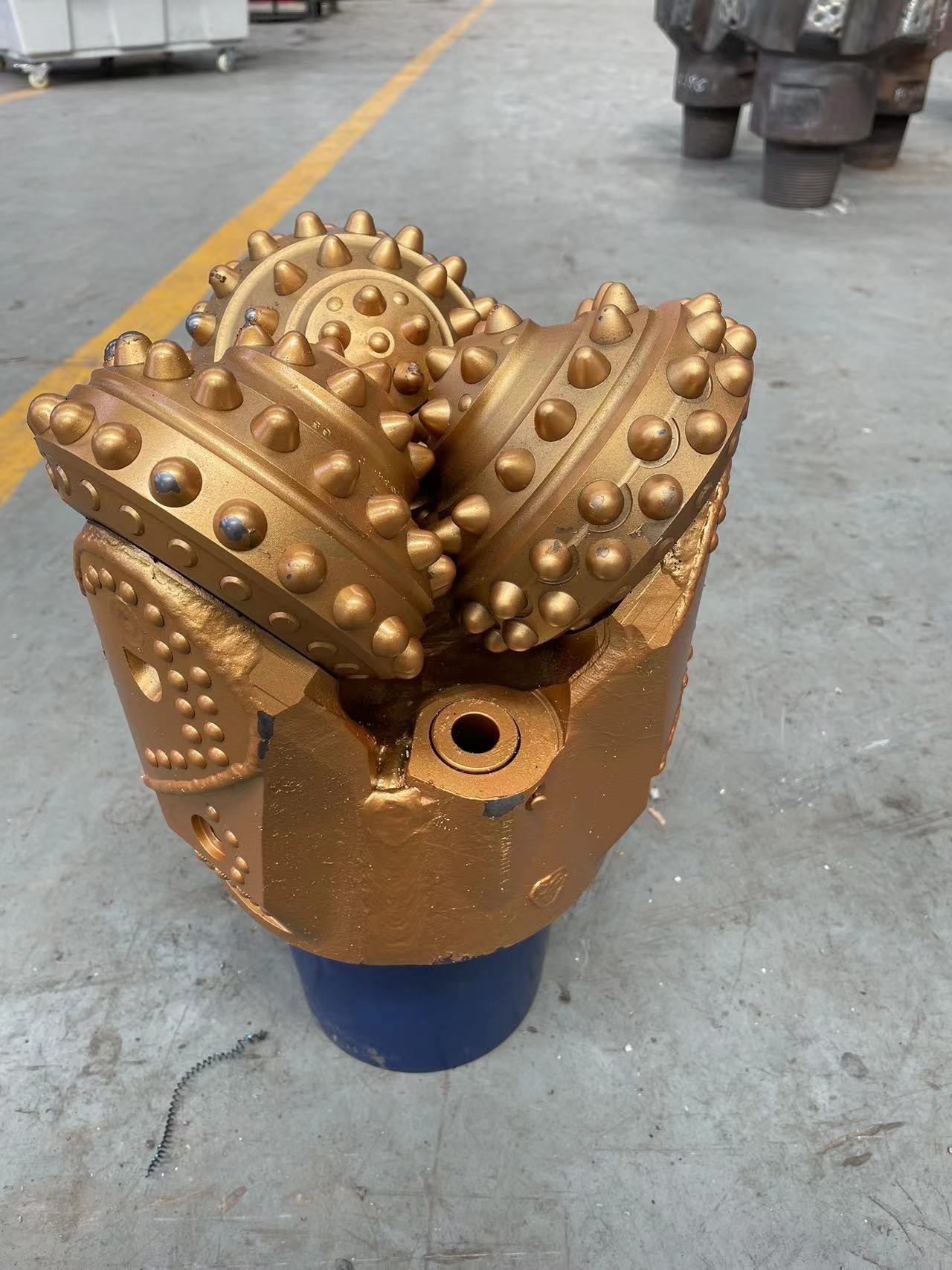

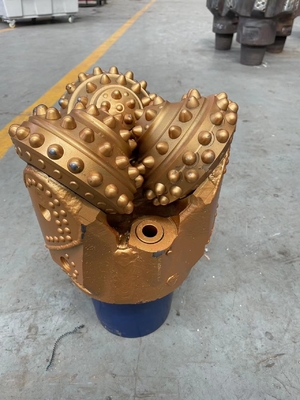

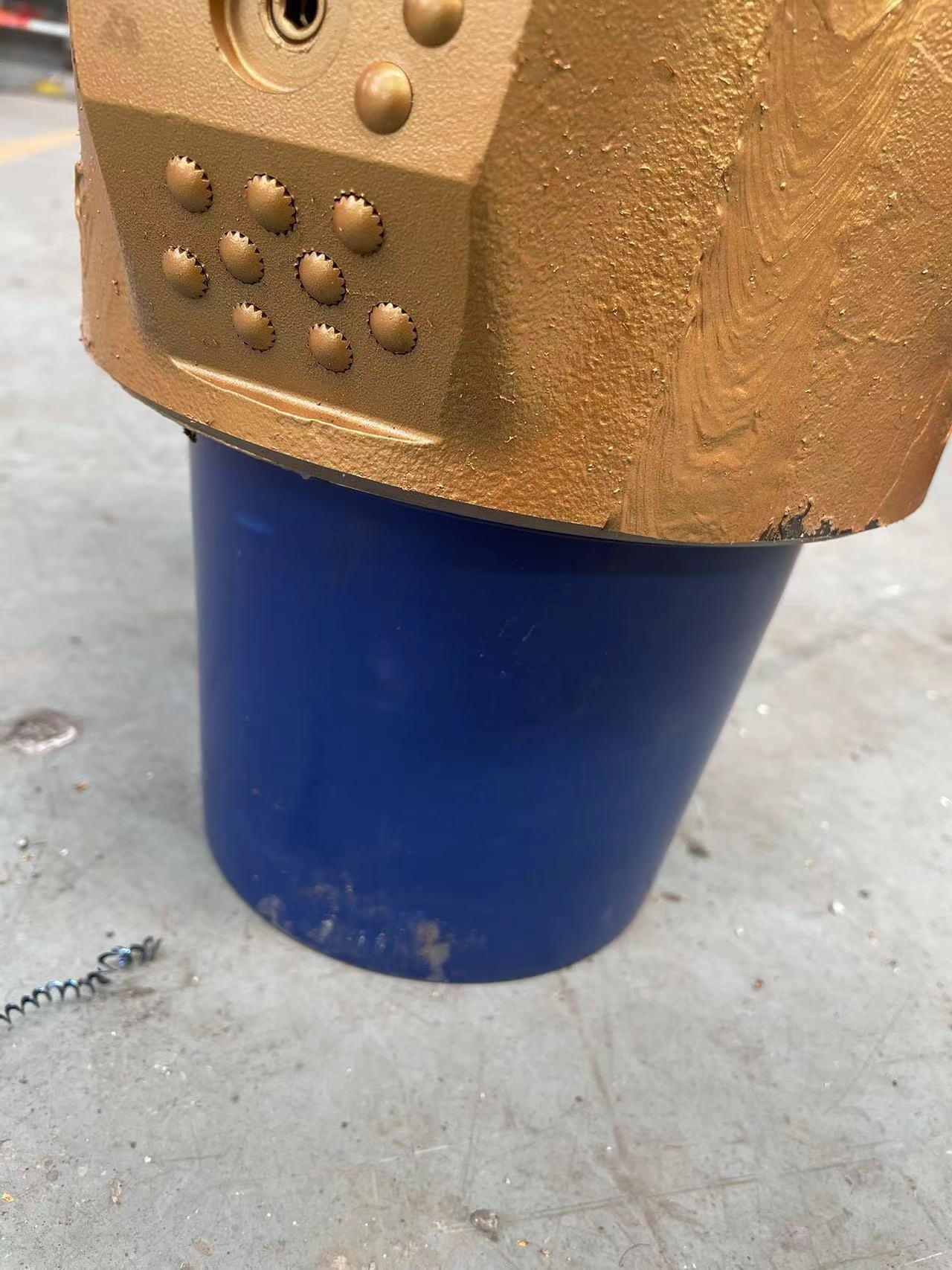

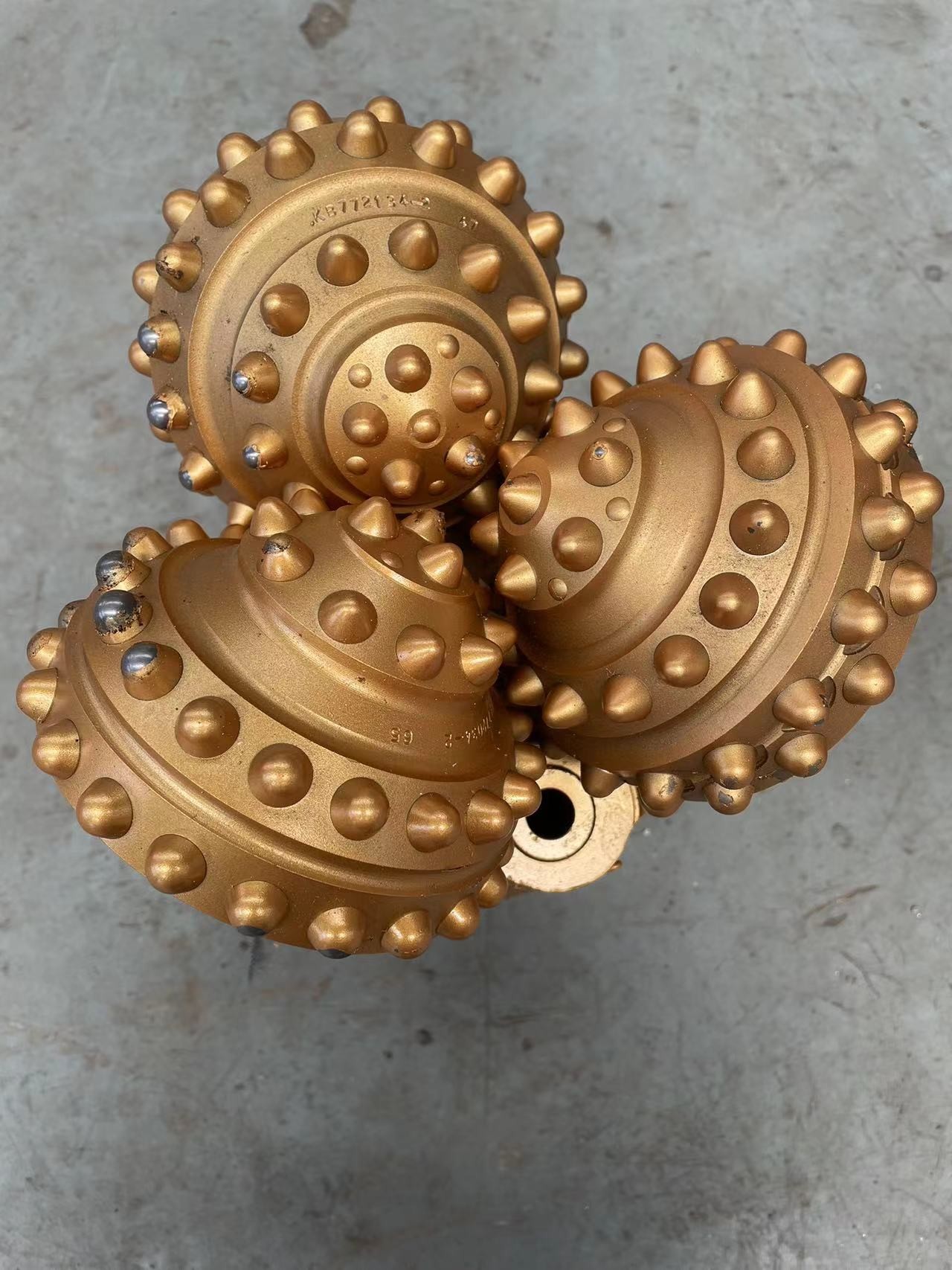

TCI Tricone Bit 9 -7/8 Inch IADC 645 Dari Alat Pengeboran API

TCI Tricone Bit 9 7/8 Inch IADC 645 dari API Alat Pengeboran

Deskripsi:

Tricone bit adalah bit bor mekanis yang terletak di bagian bawah lubang.Bit memotong jauh permukaan batu yang dibor melalui rotasi dan gesekan mekanis yang disebabkan oleh gigi bitTricone bit dirancang untuk mengambil energi dari string bor berputar dan pasokan lumpur dan menerapkan kekuatan ini untuk memperdalam sumur.

Spesifikasi:

Bagaimana kau tahu kualitas Tricone Bit?

• Tricon Bit IADC kode paspor
• Tricone Bit TCI & Opsi gigi baja
• Tricone Bit sisipan karbida tungsten tambahan pada baris tumit
• Tricone Bit Lapisan Tungsten Carbide pada badan kerucut
• Tricone Bit Diamond dilapisi sisipan karbida tungsten pada gauge kerucut
• Tricone Bit Tungsten karbida sisipan pada ekor baju kaki

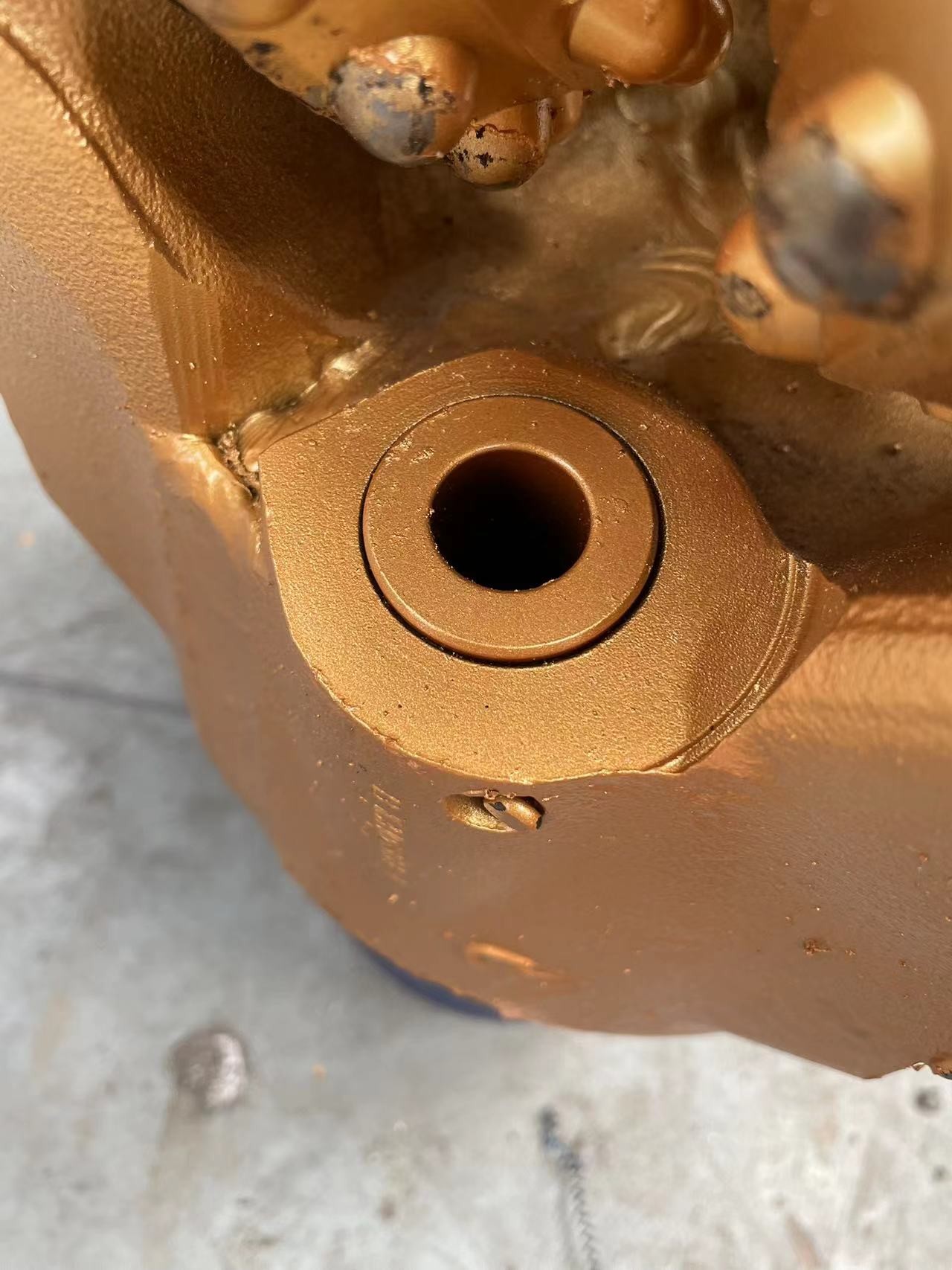

• Tricone Bit Nozzle pusat tambahan untuk membersihkan kerucut

Fitur Tricone Bit adalah bahwa mereka datang dengan paspor mereka sendiri seperti di bawah:

• Spesifikasi kerucut
• Stempel kualitas yang ditandatangani oleh orang yang membuat dan memeriksa bit
• Parameter pengeboran yang direkomendasikan untuk mendapatkan kinerja terbaik dari bit:
• Berat bit
• Kecepatan rotasi
• Volume penyiraman

Aplikasi

• Penelitian geoteknik
• Eksplorasi Pertambangan & Penemuan
• Instrumen geoteknik
• Geofisika

Jenis bit trikone yang Anda pilih tergantung pada geologi yang Anda gali dan diameter lubang yang Anda gali. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.



Jenis Bantalan Tricone

Ada terutama tiga jenis desain bantalan yang digunakan dalam bit pengeboran trikone:

• STANDARD OPEN BEARING ROLLER BIT:
Pada bit ini kerucut akan berputar bebas. Bit jenis ini memiliki barisan depan bantalan bola dan barisan belakang bantalan rol.
• ROLLER BEARING SEALED BIT
Bits ini memiliki segel O-Ring dengan waduk lemak untuk pendinginan bantalan. segel bertindak sebagai penghalang terhadap lumpur dan potongan untuk melindungi bantalan
• BIT-BIT ROLLER BEARING JURNAL
Bagian-bagian ini benar-benar dingin minyak / minyak dengan bantalan hidung, segel O-Ring dan lomba untuk kinerja maksimum.


Kode IADC

Kode IADC memudahkan untuk menggambarkan jenis batu yang dibutuhkan.
Tiga digit pertama mengklasifikasikan bit sesuai dengan formasi yang dirancang untuk mengebor dan desain bantalan / segel yang digunakan.
1, 2, dan 3 menunjukBIT gigi bajadengan 1 untuk pembentukan lunak, 2 untuk menengah dan 3 untuk pembentukan keras.
Kode 4, 5, 6, 7 dan 8Tungsten karbida insert bituntuk kekerasan pembentukan yang bervariasi dengan 4 yang paling lunak dan 8 yang paling keras


Jenis formasi:
Berikut ini menunjukkan formasi khas dan referensi IADC
1 & 4 Formasi lunak dengan lapisan lengket dan kekuatan kompresi rendah, seperti tanah liat, marl.

1 & 4 Formasi lunak dengan kekuatan kompresi rendah seperti marl, garam, anhidrat dan shale.

5 Formasi lunak hingga menengah dengan kekuatan kompresi rendah dan saling bertekuk lutut dengan lapisan keras, seperti pasir, batuan kerikil dan kapur.

2 atau 6 Formasi padat sederhana hingga keras dengan kekuatan kompresi tinggi hingga sangat tinggi, tetapi dengan lapisan yang tidak abrasif atau abrasif kecil, seperti shales, mudstone, sandstone, batu kapur,dolomit dan anhidrat.

3 atau 7 Formasi keras dan padat dengan kekuatan kompresi yang sangat tinggi dan beberapa lapisan abrasif, seperti batu lumpur, batu pasir dan batu lumpur.

8 Formasi yang sangat keras dan abrasif seperti kuarsait dan batuan vulkanik.


Kode IADC- Angka Tiga digit pertama mengklasifikasikan bit sesuai dengan formasi yang dirancang untuk mengebor dan desain bantalan / segel yang digunakan.

Digit Pertama1, 2, dan 3 menunjukBIT gigi bajadengan 1 untuk pembentukan lunak, 2 untuk menengah dan 3 untuk pembentukan keras.
4, 5, 6, 7 dan 8 menunjukTungsten karbidaTEMPAT BITS untuk kekerasan formasi yang bervariasi dengan 4 yang paling lunak dan 8 yang paling keras.

Digit Kedua1, 2, 3 dan 4 adalah pembagian lebih lanjut daripembentukandengan 1 yang paling lembut dan 4 yang paling keras.

Angka KetigaDigit ini akan mengklasifikasikan bit sesuai denganjenis bantalan/segelsebagai berikut:
Bits roller bantalan terbuka standar Bits roller bantalan terbuka standar,
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Digit keempatKode huruf berikut digunakan di posisi digit keempat untuk menunjukkanfitur tambahan: A. Aplikasi udara R. Las diperkuat C. Jet pusat S. Gigi baja standar D. Kontrol penyimpangan X. Insert Chisel E. Jet diperpanjang Y. Insert kerucut G. Perlindungan ekstra Gage Z. Bentuk sisipan lainnya J.Defleksi Jet
