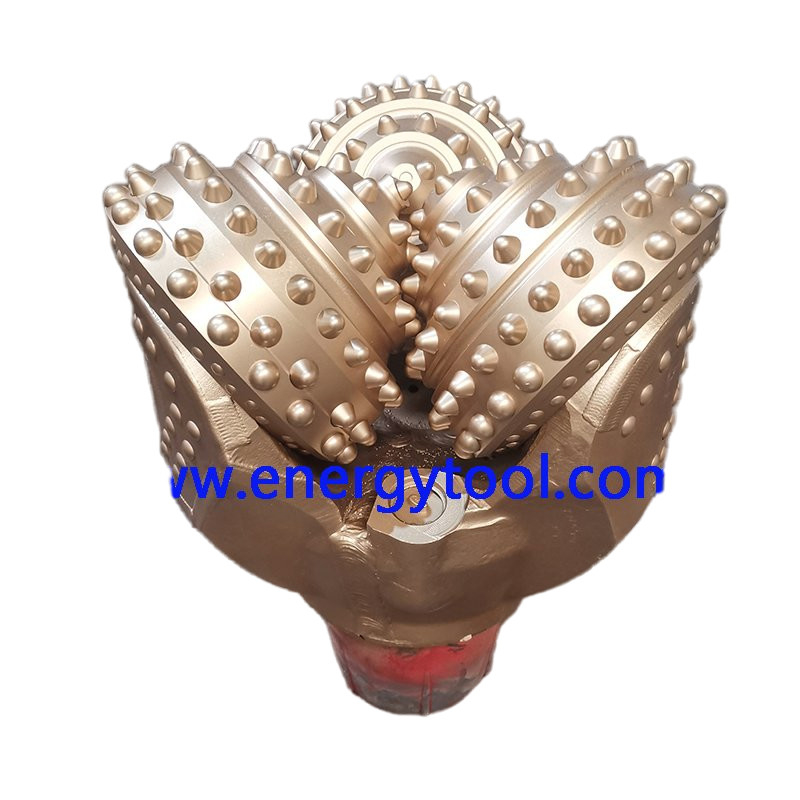

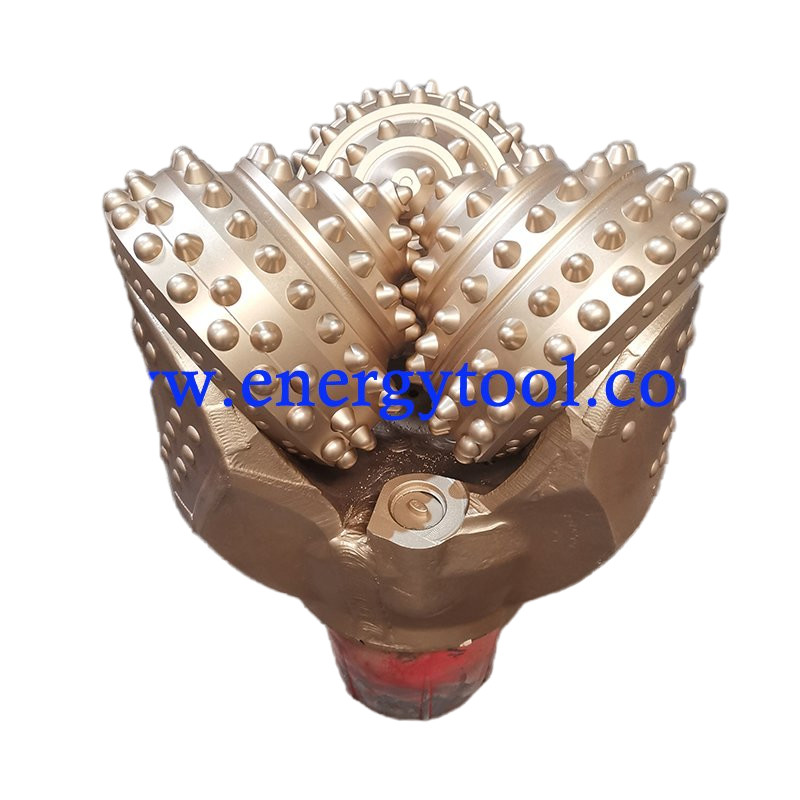

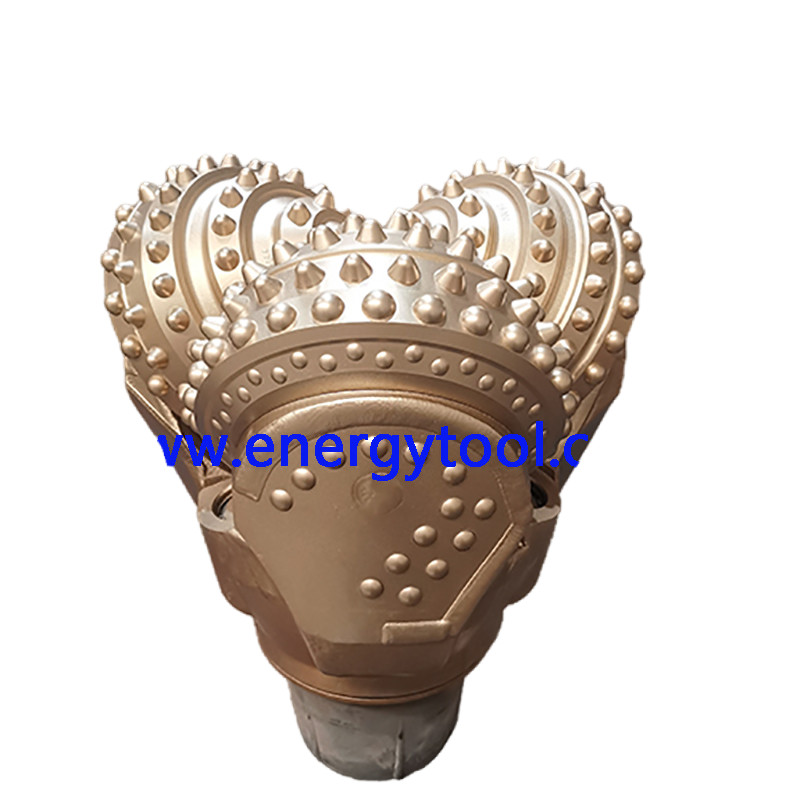

Mata Bor Kerucut Rol Tricone untuk Alat Pengeboran Batu Tambang

Klasifikasi Mata Bor Kerucut Rol

Mata bor kerucut rol umumnya diklasifikasikan sebagai mata bor sisipan tungsten carbide (TCI) atau mata bor bergigi giling.

Untuk membantu dalam perbandingan produk serupa dari berbagai produsen, Asosiasi Kontraktor Pengeboran Internasional (IADC) telah menetapkan sistem klasifikasi mata bor terpadu untuk penamaan mata bor.

Metode Klasifikasi Mata Bor Kerucut Rol IADC

Metode Klasifikasi Mata Bor Kerucut Rol IADC adalah standar industri untuk deskripsi mata bor kerucut rol bergigi giling dan tipe sisipan.

Sistem pengkodean ini didasarkan pada kriteria utama yang berkaitan dengan desain dan aplikasi.

Versi yang saat ini digunakan diperkenalkan pada tahun 1992 dan menggabungkan kriteria yang dikembangkan secara kooperatif oleh produsen mata bor di bawah naungan Society of Petroleum Engineers.

Klasifikasi IADC

Sistem klasifikasi IADC adalah kode empat karakter yang berkaitan dengan desain dan aplikasi.

Tiga karakter pertama selalu numerik;

karakter terakhir selalu alfabet.

Digit pertama mengacu pada seri mata bor, yang kedua pada jenis mata bor, yang ketiga pada bantalan dan pengaturan pengukur, dan karakter keempat (alfabet) pada fitur mata bor.

Seri

Seri, karakter pertama dalam sistem IADC, mendefinisikan karakteristik formasi umum dan membagi mata bor bergigi giling dan tipe sisipan. Delapan seri atau kategori digunakan untuk menggambarkan mata bor batu kerucut rol.

Seri 1 hingga 3 berlaku untuk mata bor bergigi giling;

seri 4 hingga 8 berlaku untuk mata bor tipe sisipan.

Semakin tinggi nomor seri, semakin keras atau semakin abrasif jenis batuan tersebut.

Seri 1 mewakili aplikasi pengeboran yang paling lunak (paling mudah) untuk mata bor bergigi giling;

seri 3 mewakili aplikasi yang paling keras dan paling abrasif untuk mata bor bergigi giling.

Seri 4 mewakili aplikasi pengeboran yang paling lunak (paling mudah) untuk mata bor tipe sisipan,

Seri 8 mewakili aplikasi yang sangat keras dan abrasif untuk mata bor tipe sisipan.

Sayangnya, kekerasan batuan tidak didefinisikan secara jelas oleh sistem IADC.

Arti dari batu pasir yang “keras” atau serpih yang “sedang-lunak”, misalnya, bersifat subjektif dan terbuka terhadap tingkat interpretasi. Dengan demikian, informasi harus digunakan hanya dalam arti deskriptif;  kekerasan batuan yang sebenarnya akan sangat bervariasi, tergantung pada faktor-faktor seperti kedalaman, tekanan overbalance, porositas, dan lainnya yang sulit untuk dikuantifikasi.

Tipe

Karakter kedua dalam sistem kategorisasi IADC mewakili jenis mata bor, sisipan atau gigi giling, dan menjelaskan tingkat kekerasan formasi.

Tipe berkisar dari 1 hingga 4.

Desain bantalan dan perlindungan pengukur

Karakter IADC ketiga mendefinisikan desain bantalan dan perlindungan pengukur.

IADC mendefinisikan tujuh kategori desain bantalan dan perlindungan pengukur:

1. bantalan rol non-segel (juga dikenal sebagai mata bor bantalan terbuka)
2. bantalan rol berpendingin udara (dirancang untuk aplikasi pengeboran udara, busa, atau kabut)
3. bantalan rol non-segel, pengukur terlindungi
4. bantalan rol tersegel
5. bantalan rol tersegel, pengukur terlindungi
6. bantalan gesekan tersegel
7. bantalan gesekan tersegel, pengukur terlindungi. Perhatikan bahwa “pengukur terlindungi” hanya menunjukkan bahwa mata bor memiliki beberapa fitur yang melindungi atau meningkatkan pengukur mata bor.  Itu tidak menentukan sifat dari fitur tersebut. Sebagai contoh, itu bisa menunjukkan sisipan khusus yang diposisikan di lokasi baris tumit (sisi kerucut) atau sisipan yang ditingkatkan berlian pada baris pengukur.

Fitur yang disertakan

Karakter keempat yang digunakan dalam sistem mendefinisikan fitur yang tersedia.

IADC menganggap kategori ini opsional.

Karakter alfabet ini tidak selalu dicatat pada catatan mata bor tetapi umumnya digunakan dalam katalog dan brosur produsen mata bor.

Kategorisasi IADC menetapkan dan mendefinisikan 16 fitur pengenal.

Hanya satu karakter fitur alfabet yang dapat digunakan di bawah aturan IADC.

Desain mata bor, bagaimanapun, sering menggabungkan beberapa fitur ini.

Dalam kasus ini, fitur yang paling signifikan biasanya terdaftar.
